Как читать обозначения складок на лекалах
Складки превращают плоский отрез ткани в рельефную форму. Они создают объем там, где он нужен, и убирают лишнюю свободу там, где требуется точное прилегание. Но чтобы юбка легла красивыми фалдами, а на брюках не появились неожиданные пузыри, необходимо понимать язык, на котором с вами говорит бумажная выкройка.
Бумажное лекало — это технический документ. Линии, штрихи и стрелки на нем несут конкретную информацию. Игнорирование одного знака может привести к тому, что складка будет смотреть в другую сторону или детали не совпадут по срезу.
В этом материале разберем, как именно обозначаются складки разных видов, чем отличается линия сгиба от линии стачивания и как не запутаться в стрелках направления.

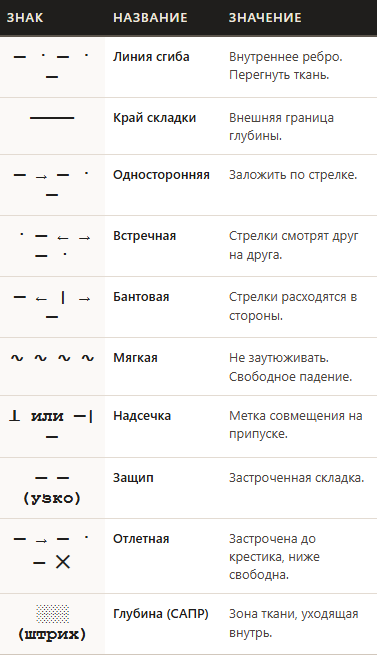

Основные элементы маркировки складок
Прежде чем углубляться в детали, важно запомнить базовый набор графических символов, который используется конструкторами при построении выкроек.
Линия сгиба
Это центр складки, ее внутреннее ребро. Именно по этой линии ткань будет перегнута.
На чертеже линия сгиба всегда обозначается штрихпунктирной линией (чередование длинных и коротких черточек: — · — · — · —). Это международный стандарт для всех типов сгибов, будь то середина полочки, отворот лацкана или центр складки.
Линия внешнего края или стачивания
Это граница, до которой доходит глубина складки. Она показывает, где закончится заложенная ткань. На лекале эта линия чертится сплошной основной линией (жирной или просто четкой). Иногда конструкторы дополнительно выделяют ее цветом (например, синим), чтобы не спутать с контуром детали.
Стрелки направления закладывания
Это самый важный элемент, который часто вызывает путаницу. Стрелка ставится перпендикулярно линии сгиба или под углом и указывает, в какую именно сторону нужно завернуть ткань. Острие стрелки показывает на внешний сгиб.
Ошибка в прочтении направления всего одной стрелки зеркально меняет вид изделия: встречная складка внезапно превращается в бантовую, а вся симметрия нарушается.
Волнистая линия
Если на чертеже вы видите не прямую сплошную линию, а волнистую «змейку», это обозначение мягкой, незаутюженной складки или свободы. Чаще всего этот символ встречается на рукавах в области оката (посадка) или на юбках, где складка не фиксируется утюгом по всей длине, а мягко спадает вниз.
Расшифровка типов складок по стрелкам
Вид складки определяется исключительно направлением закладывания ткани. Рассмотрим три базовых варианта, с которыми сталкивается каждый, кто шьет.
Односторонняя складка
Это самый простой вариант, когда все складки на изделии смотрят в одну сторону (например, слева направо).
Как обозначается на лекале: от сплошной линии к штрихпунктирной (линии сгиба) идет одна стрелка. Направление стрелки совпадает с тем, куда нужно уложить глубину складки. Если складок несколько, стрелки рисуются на каждой, либо ставится общая фигурная скобка с указанием направления.
Встречная складка
Две односторонние складки, направленные навстречу друг другу. Их внутренние сгибы соприкасаются.
Как обозначается на лекале: рисуются две параллельные линии сгиба (обе штрихпунктирные). От каждой из них стрелка направлена к центру, в сторону второй линии (→ ←). С внешней стороны складка выглядит как два ребра, смотрящих друг на друга.
Бантовая складка
Это изнаночная сторона встречной складки. Внутренние сгибы смотрят в разные стороны, а внешние ребра соприкасаются в центре.
Как обозначается на лекале: стрелки на чертеже идут от центра в противоположные стороны (← →). То есть ткань закладывается под низ от центральной линии.
Простой лайфхак для запоминания: во встречной складке стрелки идут навстречу друг другу (лицом к лицу), в бантовой — спинками друг к другу.
Вспомогательные знаки: надсечки и риски
Кроме линий и стрелок, на лекалах присутствует система навигации в виде маленьких засечек. Они нужны для точного совмещения деталей при смётывании.
Надсечки (риски) — это короткие перпендикулярные черточки длиной 2-3 мм, выходящие за линию припуска на шов.
Где их искать при работе со складками
Надсечки для встречной или бантовой складки ставятся в двух местах:
- По линии талии или верхнему срезу. Они показывают, где именно начинается внешний край складки.
- По линии низа (или конца стачивания). Если складка застрачивается не на всю длину, а только на определенном участке (например, на юбке от талии до бедер), то поперечная надсечка ставится точно в точке окончания строчки.
При раскрое эти насечки переносятся на ткань. Совместив их при складывании детали, вы автоматически получаете правильную ширину и глубину складки без замеров линейкой.
Обозначения в цифровых программах и зарубежных журналах
Если вы пользуетесь не бумажной выкройкой из советского учебника, а файлом из интернета, стоит знать нюансы отрисовки в САПР (Системах автоматизированного проектирования) и буржуазных журналах.
Как выглядят складки в САПР (Valentina, Грация)
В программах для построения выкроек существует специальный инструмент «Складка». Конструктор задает параметры глубины и направления, а программа автоматически генерирует чертеж.
Однако визуальное обозначение часто отличается от ручного ГОСТа:
- Глубина складки может быть залита серой штриховкой или полупрозрачным цветом.
- Направление складки может быть показано не стрелкой, а пунктиром с подписью «Fold» или символом в виде полукруга.
Европейское и американское обозначение
В выкройках Burda, Vogue и PDF-магазинах (особенно англоязычных) встречаются следующие надписи и символы:
- Fold Line — Линия сгиба (наше место для штрихпунктира).
- Place on Fold — Наложить на сгиб ткани (для симметричных деталей без шва посередине).
- Pleat Direction Arrow — Стрелка направления складки.
- Tuck — Защип (мелкая застроченная складка, обозначается двумя близко расположенными параллельными линиями).
Как перенести маркировку на ткань и не ошибиться
Самый ответственный этап — перенос графической информации с хрустящей бумаги на податливый текстиль. От того, насколько точно вы это сделаете, зависит ровность строчек.
Способы перевода линий
- Портновский мелок или исчезающий маркер. Идеален для нанесения стрелок и надсечек. Линию сгиба можно прочертить пунктиром, а внешний край складки — сплошной линией.
- Копировальный ролик и копирка. Позволяет получить очень точный отпечаток, но оставляет следы, которые сложно вывести на светлых деликатных тканях.
- Силки (ручные стежки). Самый точный и профессиональный способ для дорогих костюмных тканей. Ниткой контрастного цвета вручную прокладываются стежки строго по линии сгиба и по краям складки. После сметывания деталей эти нитки легко удаляются.
На что обратить внимание
- Всегда проверяйте, не зеркально ли вы перевели стрелки на вторую половину симметричной детали (спинки или полочки).
- Если вы шьете из ткани в полоску или клетку, линии сгиба складок — это ваш главный ориентир для подгонки рисунка. Ставьте метки чаще.
Чек-лист проверки лекала перед раскроем
Перед тем как взять в руки ножницы, проведите ревизию чертежа. Сверьтесь со списком:
- Есть ли на чертеже штрихпунктирная линия (центр складки)?
- Нанесена ли сплошная линия края складки?
- Присутствуют ли стрелки направления и совпадают ли они визуально с желаемой моделью (встречная или бантовая)?
- Поставлены ли надсечки по верхнему срезу и линии стачивания?
- Проверена ли симметричность расположения складок относительно середины детали?
Соблюдение этих простых правил гарантирует, что задуманная дизайнером форма оживет именно в том виде, в котором она была задумана, а драгоценное время не будет потрачено на распарывание кривых строчек.
Ищите две параллельные линии с перпендикулярными ограничителями на концах. Часто их сопровождает стрелка, указывающая направление закладывания. Стрелка вправо — ткань укладываем вправо. На полочке такие складки идут от плеча или талии.
У встречной две стрелки смотрят навстречу друг другу. С лицевой стороны образуется объёмный валик. У бантовой стрелки разбегаются в разные стороны, а на лице видны две узкие складки с зазором между ними. На лекале бантовую часто рисуют штрихпунктирной линией с двумя стрелками наружу.
Это указание на веерную складку или группу защипов. Зигзаг с короткими отрезками задаёт глубину каждого подгиба. Рядом всегда стоит цифра, например «х6» — шесть повторений через равный шаг. Не вырезайте такой зигзаг, просто перенесите разметку на изнанку.
Глубина промаркирована короткой горизонтальной чёрточкой с числом в миллиметрах. Написано «20» — откладываете от сгиба ровно 2 сантиметра. Если цифра без указания, ищите её в техническом описании модели на полях лекала.
Линию сгиба чертят штрихпунктирной линией с двумя точками ( _ . _ . _ ). Это не линия разреза! Переносите её на изнанку силком или исчезающим маркером. Путаница возникает с линией середины переда, но у центральной оси штрих обычно длиннее.
Тонкие параллельные линии на расстоянии 2–4 мм друг от друга. Количество защипов пишут римской цифрой над полосой. Эту область сначала смётывают вручную, затем прострачивают строго по линии, не выходя за ограничители.
Кружок у пересечения линий — контрольная точка совмещения. При складывании ткани кружок на верхней детали должен точно совпасть с таким же кружком на нижней. Треугольник чаще маркирует начало защипа или его окончание. Не игнорируйте эти метки, без них складка сместится.
Двусторонняя стрелка (↔) задаёт ширину складки в готовом виде. Поперечная чёрточка на конце стрелки — стоп-линия. Дальше этой границы заутюживать нельзя. Увидели Т-образный конец — остановитесь ровно там.
Вытачка выглядит как узкий ромб или треугольник, сходящий на нет. Складка остаётся параллельной по всей длине. Вытачку стачивают наглухо, а складку только заутюживают и фиксируют строчкой в шве.
Редкий случай, когда модельер закладывает асимметричную драпировку. Такой пунктир показывает линию мягкого перегиба, не совпадающую с долевой. Перед раскроем продублируйте эту линию на кальку и обязательно проверьте на пробном образце.
